1. 產品概述

　　GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的50Hz，額定工作電壓380V，額定工作電流至3150A的配電系統，作為動力、照明及配電設備的電能轉換、分配與控制之用。

GGD型交流低壓配電柜是根據能源部主管上級與廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠原則設計的新型低壓配電柜。產品具有分?jǐn)嗄芰Ω摺?dòng)熱穩定性好、電氣方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級高等特點，可作為低壓成套開關設備的更新?lián)Q代產品使用。

GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》,GB7251《低壓成套開關設備》等標準。

1. 使用條件

1、周?chē)諝鉁囟炔桓哂?40℃，不低于-5℃；

2、戶內安裝使用，使用地點的海拔高度不得超過2000m；

3、相對濕度日平均值不大于95%，月平均值不大于90%（+25℃時）；

4、設備安裝時與垂直面的傾斜度不超過5°；

5、設備應安裝在無火災、爆炸危險、化學腐蝕及劇烈振動的場所；

6、用戶有特殊要求時可與制造廠協商解決。

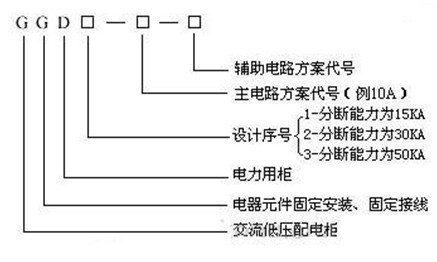

1. 型號含義

1. 主要技術參數

1. 裝置通用柜體尺寸　

1. 產品特點
2. 1、GGD型交流低壓配電柜的柜體采用通用柜的形式，構架用8MF冷彎型鋼經局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨、以保證柜體的精度和質量。
3. 2、GGD柜設計時充分考慮到柜體運行著中散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱一上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱目的。
4. 3、柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便，門的折邊處均嵌有一根山型橡塑條、關門時門與構架之間的嵌條有一定壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。
5. 4、裝有電器元件的儀表門用多股軟銅線與構架相連，柜內的安裝件與構件間用滾花螺釘連接，整柜構成完整的接地保護電路。
6. 5、柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，便于起吊和裝運。
7. 訂貨需知

 訂貨時用戶應提供下列資料：

1. 產品的全型號（包括主電路方案號和輔助電路方案號）

2. 主電路系統組合順序圖

3. 輔助電路電氣原理圖

4. 柜內元器件清單

5. 其他與產品正常使用條件不符的特殊要求。
